土工膜焊接施工

一.土工膜的焊接方式

土工膜的核心焊接施工方式为热熔焊接，辅以胶粘法和胶带法（非核心，仅用于小范围场景），其中热熔焊接分为以下两种，具体如下：

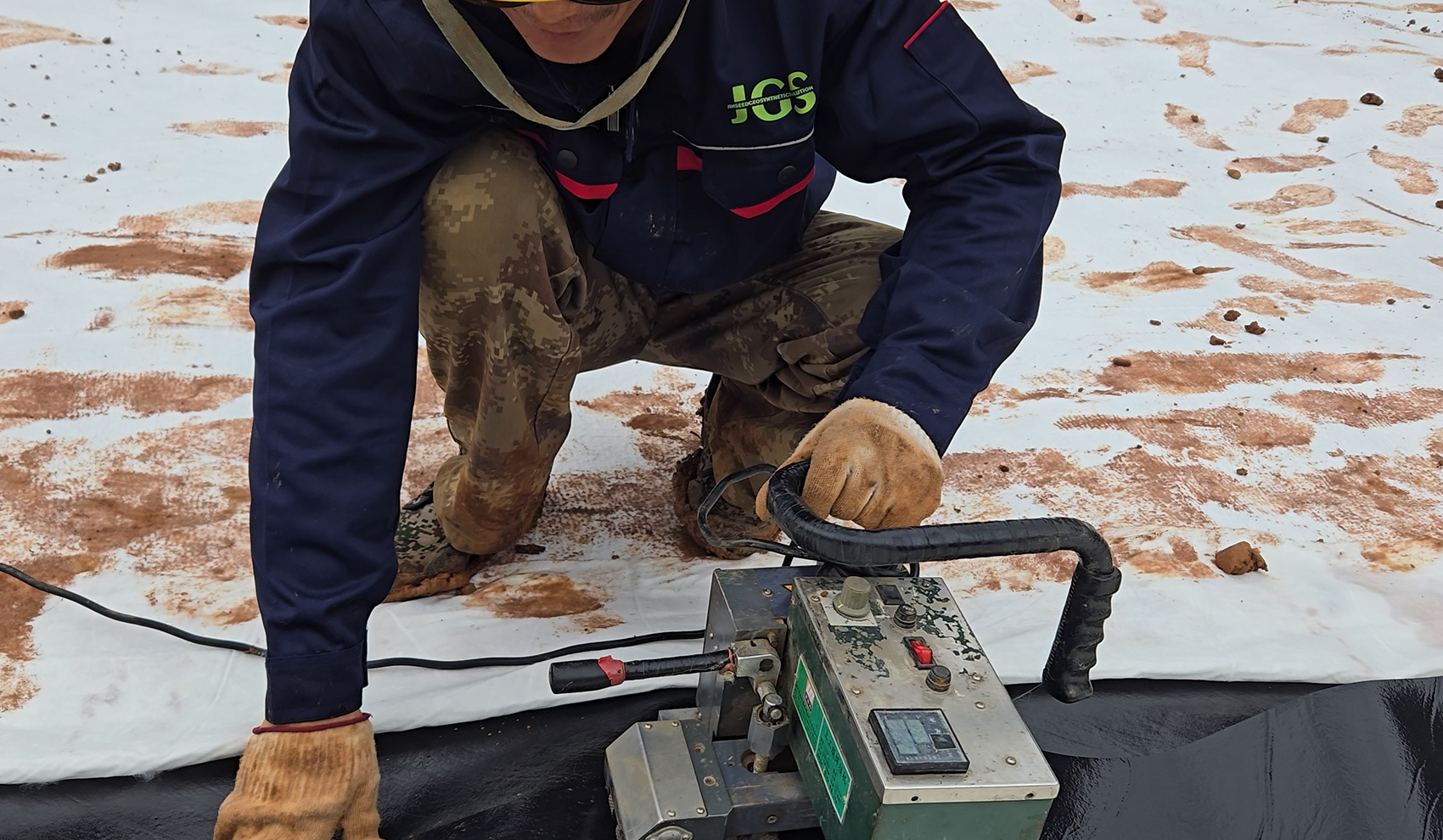

（一）：双轨热熔焊接：适用于长直焊缝，是大面积拼接的常用方式。搭接宽度控制在 80-100mm，焊接温度根据膜材厚度调整（一般 200-300℃），行走速度为 0.5-4m/min，焊后形成双焊道，中间留有 1cm 空腔，便于后续气压检测，具有效率高、质量稳定的特点，原理是通过电加热楔形板使膜体搭接面熔融，再经压紧轮加压融合。

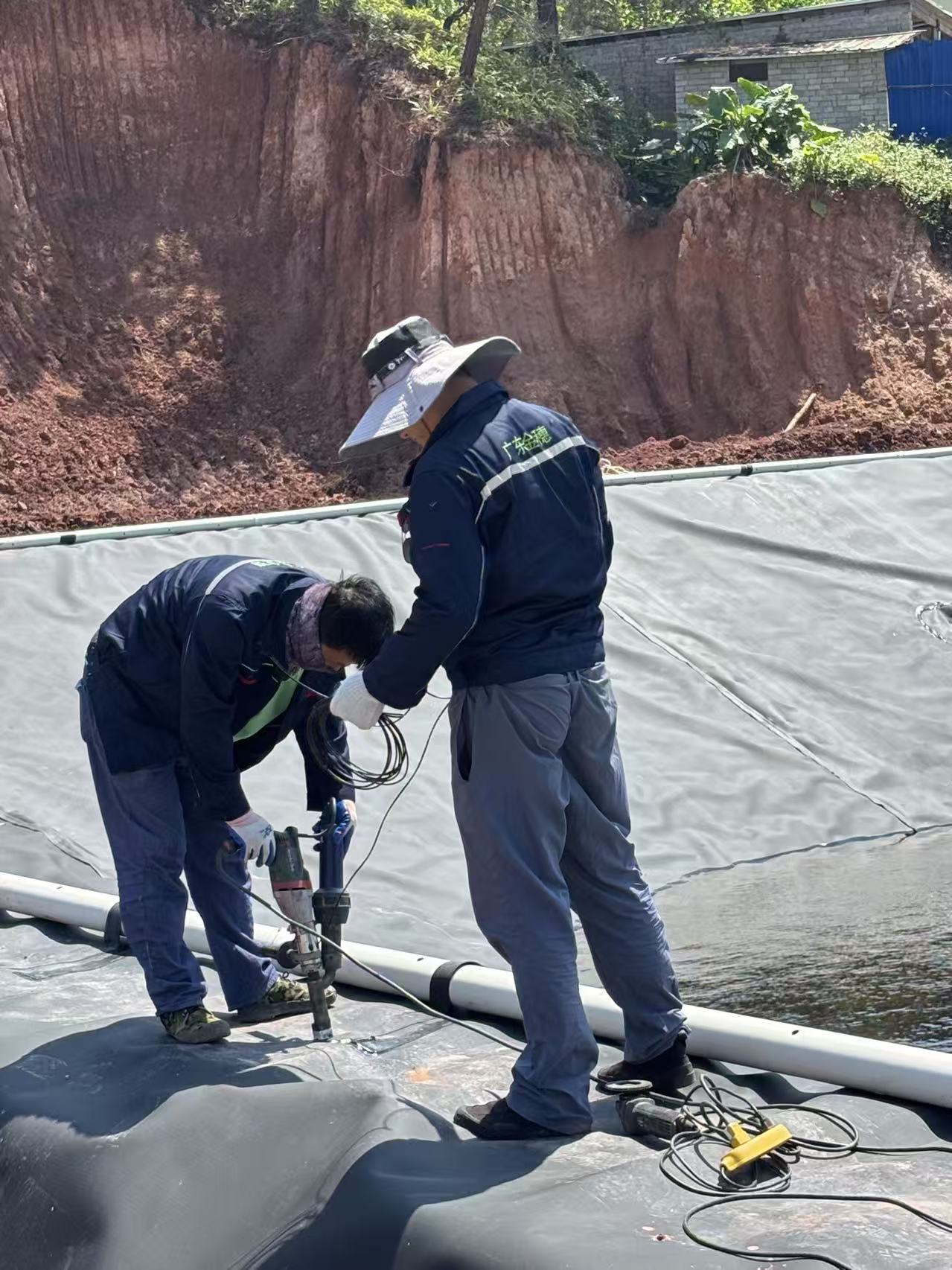

（二）：挤压焊接：作为双轨热熔焊接的补充，适用于 T 型、十字型节点、破损修补或局部加强，也可用于双轨焊机无法作业的角落和不规则部位。需使用与土工膜同材质的焊条，在预热后的接缝处将熔融的焊条挤压融合，对操作人员技术要求较高，需控制好焊接角度、移动速度和出料量，确保与母材充分融合。

注意：胶粘法与胶带法仅适用于小面积修补或临时工程，需使用专用KS热熔胶或土工膜胶带，确保粘接面清洁干燥，粘接后及时压实，但因其耐久性和连接强度远低于热熔焊接，严禁用于核心防渗区域，仅作为应急或辅助焊接手段。焊接施工看似简单，实则每一个细节都关乎防渗效果，全流程需严格恪守注意事项，从前期准备到后期检测，层层把控、精益求精。

二.土工膜焊接施工注意事项

前期准备需扎实到位，筑牢焊接基础。焊接前需彻底清洁膜面，用打磨机去除膜体搭接区域的油脂、水分、灰尘等杂物，确保焊接面干净干燥，任何杂质都会影响融合效果，导致焊缝渗漏；每天施工前，每台焊机需进行不少于两次试验性焊接，在与正式作业相同的环境条件下试焊，试焊样品需通过拉力和剪切测试，合格后方可开展正式焊接，避免因参数不当影响焊接质量；同时需调试好焊接设备，双轨热熔焊机、挤压焊接机等核心设备需性能良好，温控、传动系统正常，确保施工过程中参数稳定。此外，土工膜材料需符合GB/T 17643标准，无破损、褶皱，焊接所用焊条需与膜体同材质，杜绝因材料问题留下隐患。

环境把控需严格规范，规避外界影响。焊接作业需选择适宜的天气与温度，温度控制在5-40℃之间，低于5℃时需对焊机进行预热处理，防止膜体脆裂；高于40℃时需避开中午高温时段，避免膜体软化拉伸变形。雨天、风力超过4级、结露或潮湿环境下严禁焊接，雨天需做好防雨防护，避免雨水浸泡基面和膜体，导致焊接面潮湿；大风天气需加强膜体固定，防止膜体移位、撕裂，影响焊接精度。

操作过程需严谨细致，杜绝施工隐患。焊接人员需经专业培训、持证上岗，熟悉焊接流程与操作规范，焊接时严格控制温度、速度和压力，根据环境温度、膜材厚度及时调整参数，避免温度过高烫伤膜体、温度过低导致焊接不牢固，同时避免出现滑焊、跳焊、死折等问题，焊缝需平直、均匀，无多余散碎焊料，周边母材无损伤。施工人员需穿软底鞋，禁止穿硬底鞋、带钉鞋踩踏膜体，禁止在膜面上堆放重物、尖锐物体，严禁吸烟、动火，防止膜体破损、烧损；裁剪膜体时需使用专用土工膜刀，精确测量尺寸，避免裁剪边缘破损，影响焊接效果。

检测修补需及时跟进，守住质量底线。焊接完成后需立即开展检测，分为目视检查与仪器检测，目视检查重点查看焊缝外观，确保焊缝平整牢固、无滑焊、跳焊、烫伤等缺陷，T型焊缝结合紧密，十字型焊缝需加盖20cm以上见方的补丁；仪器检测主要采用气压检测（适用于双焊缝）、真空检测（适用于短焊缝）、电火花检测（排查针孔缺陷），气压检测需充气至0.15-0.2MPa，保持2-5分钟压力无明显下降即为合格，若检测不合格，需立即标记缺陷部位并修补。小面积破损可采用点焊或挤压焊接，大面积破损需用同材质补丁修补，补丁尺寸超出破损面20-30cm，修补后需再次检测，直至合格，同时做好检测记录，每1000㎡抽样进行剥离试验，确保剥离强度不低于8N/mm。

特殊场景需精准施策，适配不同需求。严寒地区焊接需选用耐低温土工膜，铺设前清除基面冰雪，确保基面干燥；高温地区需避免膜体长时间暴晒，加快施工进度，及时覆盖保护层。水利工程中需重点处理膜体与排水系统、锚固系统的焊接衔接，垃圾填埋场需强化膜体与盲沟、渗沥液管道的焊接质量，避免渗漏隐患。

精工细焊守初心，防渗筑牢安全线。土工膜焊接施工无小事，每一道焊缝、每一个操作细节，都关乎工程的长期安全运行。规范选用焊接方式，严格恪守各项注意事项，做到事前充分准备、事中规范操作、事后严格检测，才能充分发挥土工膜的防渗、隔离作用，杜绝渗漏隐患，为各类工程的质量稳定保驾护航，打造经得起时间与实践检验的防渗工程。
